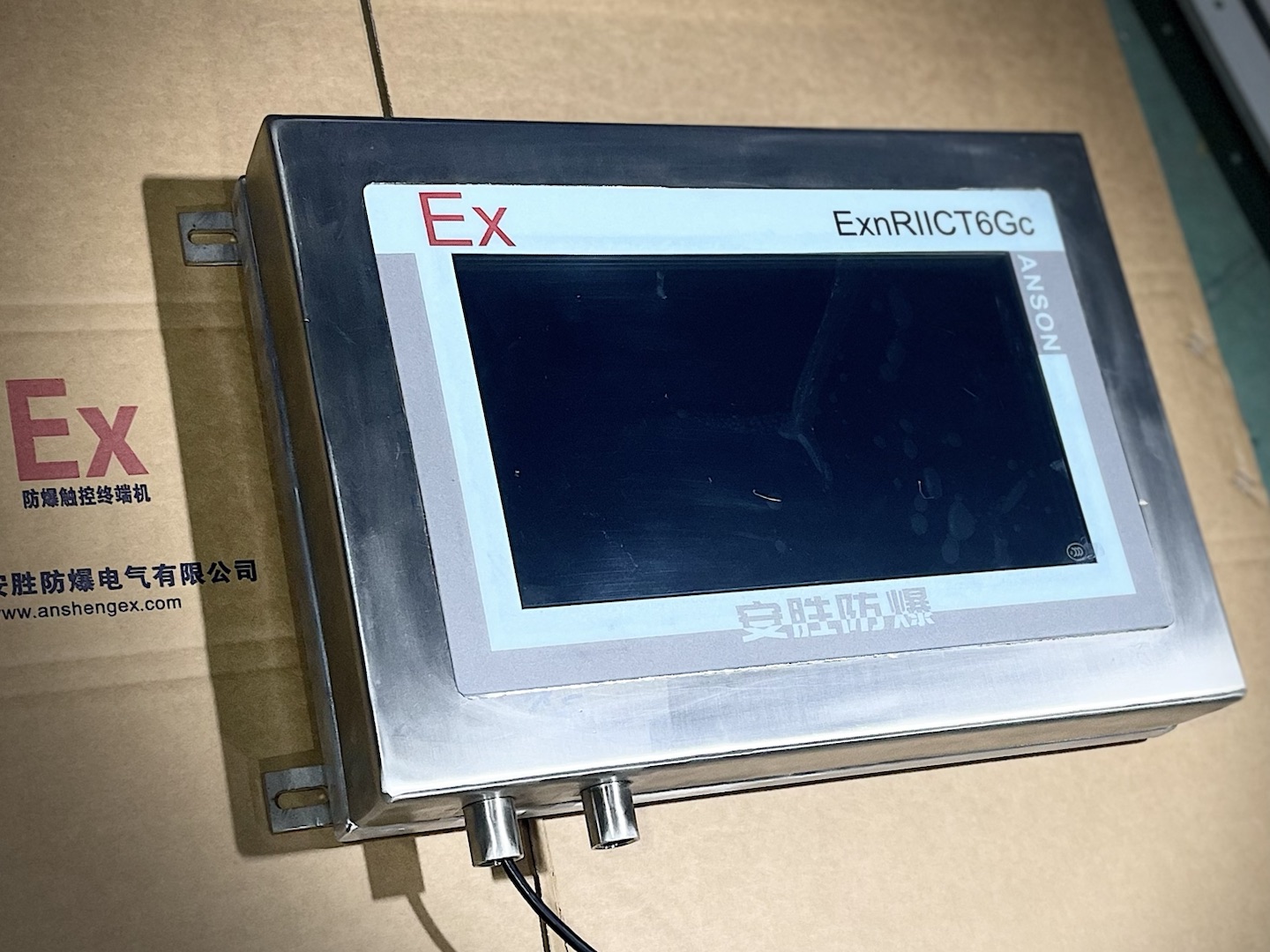

安徽安胜防爆电气有限公司可按客户要求制造,安胜防爆电气有限公司可制作产品为防爆显示器、防爆电脑、防爆触摸屏、防爆触控一体机、防爆雷达、防爆箱等各种其他防爆产品,安胜防爆电气产品材质分为碳钢、不锈钢、铝合金等材质,可以应对各种易燃易爆场所和具有腐蚀性气体的场所,安胜防爆电气所有产品都有专业机构颁发的证书进行认证。
隔爆型电气设备中螺纹接合面的要求
圆柱形螺纹结合面要求
螺距
≥0.7mm
螺纹形状和配合等级
按照GB/T 197和GB/T 2516规定的中级或精密公差级
啮合螺纹
≥5mm
啮合深度
容积≤100cm³
≥5mm
容积>100cm³
≥8mm
如果螺距大于 2 mm,可能需要特殊的结构措施例如更多的合螺纹),以保证电气设备能通过 GB/T3836.2-2021中15.3 中规定的内部点燃不传爆试验。
如果制造商规定的螺纹接合面宽度按照标准GB/T3836.2-2021的表 9 规定的量减少时仍能通过 GB/T3836.2-2021中15.3 中规定的内部点燃不传爆试验,则允许采用螺纹形状和配合等级不符合 GB/T 197 和 GB/T 2516 规定的圆形螺纹结合面。
锥形螺纹结合面
每个部件上的螺纹(扣数)
≥5
注:适用于隔爆外壳引入装置的锥形螺纹要求见GB/T3836.2-2021附录C
另外:
1、内外螺纹应有相同的公称尺寸。
2、螺纹应符合 ANSI/ASME B1.20.1美国标准锥管螺纹(NPT)的要求,并且拧紧密封。外螺纹部件应具有:
a:有效螺纹长度不小于尺寸“L2”;
b:如果有凸缘,凸缘端面和螺纹尾部间的长度不小于尺寸“L4”。
3、内螺纹的测量应使用L1 塞规在“埋入”至“2圈”处进行。当锥形螺纹接合面由内外螺纹部件组成且啮合至少 4.5 扣时,不必符合脚注 的要求。
构成隔爆接合面的螺纹应符合GB/T3836.2中5.3的有关要求,且应为以下之一:
——公制螺纹的公差等级为GB/T197和GB/T 2516规定的6g/6H或以上,且内螺纹任何倒角或退刀槽最深处距外壁表面限制到2 mm。
——锥形螺纹应符合ANSI/ASME B1.20.1美国标准锥管螺纹(NPT)的要求。
——带凸缘或空刀的外螺纹应:
●有效螺纹长度不小于尺寸“L2”;
●凸缘端面和螺纹尾部间的长度不小于尺寸“L4”。
——内螺纹的测量应使用L1塞规在“埋入”至“2圈”处进行。
——早期版本的GB/T 3836.2允许的其他外螺纹类型。当装置具有早期版本的GB/T 3836.2的外螺纹类型,装置应标志该螺纹类型的标识。防爆合格证也应标示该螺纹类型及包含该螺纹要求的GB/T 3836.2早期版本。
注1:以上允许的其他外螺纹类型,仅用于现有装置中具有当前版本GB/T 3836.2不再允许的内螺纹类型的设备的更换电缆引入装置的制造。
对于安装在隔爆外壳设备上的螺纹引入装置中的公制外螺纹,螺纹部分至少有8 mm的长度,并且至少8扣螺纹。如果螺纹有退刀槽,不管退刀槽的尺寸如何,则应装配一个不可分开并且不可压缩的垫圈或类似零件以保证要求的螺纹啮合长度。
注2:当电缆引入装置安装在隔爆设备的螺纹引入装置上时,考虑到可能出现的倒角或退刀槽(见第13章),至少8扣螺纹的要求是为保证至少啮合5扣。
