1产品选型说明
防爆分析小屋可适用于含有爆炸性危险气体的II类2区场所,具有ⅡA、ⅡB、ⅡC级,温度组别为T1~T4的爆炸性气体或蒸气环境中;海拔高度不超过2000米;25℃时,相对湿度95%以下;工作环境温度-20℃~+40℃之间。
分析小屋的各项指标是参照引用国家标准GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d” 保护的设备》、GB3836.5-2004《爆炸性气体环境用电气设备 第5部分:正压外壳型“p”》、GB3836.13-2013《爆炸性环境 第13部分:设备的修理、检修、修复和改造》、GB3836.15-2000《爆炸性气体环境用电气设备 第15部分:危险场所电气安装(煤矿除外)》、GB3836.17-2007《爆炸性气体环境用电气设备第17部份正压房间或建筑物的结构和使用》有关规定要求设计制造。
广泛应用于炼油、化工、冶金、制药及轻工业等生产中,对各种过程气体在线分析仪及各种在线水质分析仪提供现场的安全安装空间及防护。
1.2正压型防爆分析小屋的产品结构概述

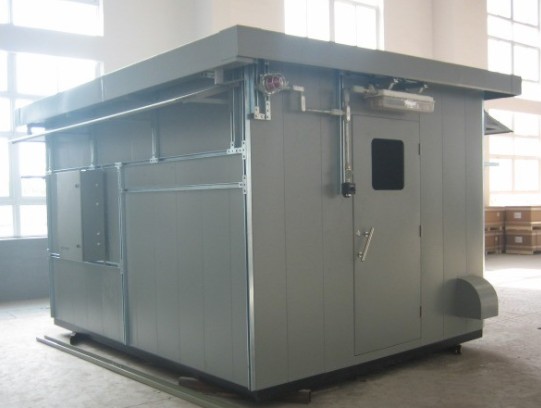

小屋为型钢焊接框架式结构,外形为:
,内外墙及屋顶由п型钢板拼装铆接而成;
外墙及房顶采用1.5mm不锈钢板折弯对接组焊内外墙及吊顶和屋顶之间充填70mm厚阻燃型岩棉保温材料;
内墙及屋顶采用1.2mm厚碳钢板喷塑;
内外墙及吊顶和屋顶之间充填75mm厚阻燃型岩棉保温材料;
小屋设置1个门,材质与小屋的主体材料一致,门与墙之间镶有橡胶密封条。门上带阻尼限位闭门器和推杆式逃生锁,门外有孔锁及把手,门上有400(H)*600(W)钢化玻璃视窗。防爆夹层保温结构,门宽 900,门高2000;
地板:4mm厚人字防滑钢板
底座用槽钢焊接而成;
小屋密闭、防雨、防尘、隔热
仪表接线箱、公用工程供电箱放在小屋外;电源分配箱放在小屋内。
小屋内所有设备、电缆入口、配管接口均带有标识。
为方便小屋的吊运,小屋底部带有起重用的吊耳;
正压型小屋由
房体、自控系统、布气系统、报警系统、用户配电系统组成;房体由正压间和缓冲间组成,正压间内装用户配电系统元件及部分自控系统的防爆元件;缓冲间用来对解决操作人员进出房间压力保持。
本正压小屋进气方式为通风型,即不间断连续供气,正压房内装元件的工作热量可随气路带走,具有很好的散热效果。
1.3正压型防爆分析小屋的产品的工作原理

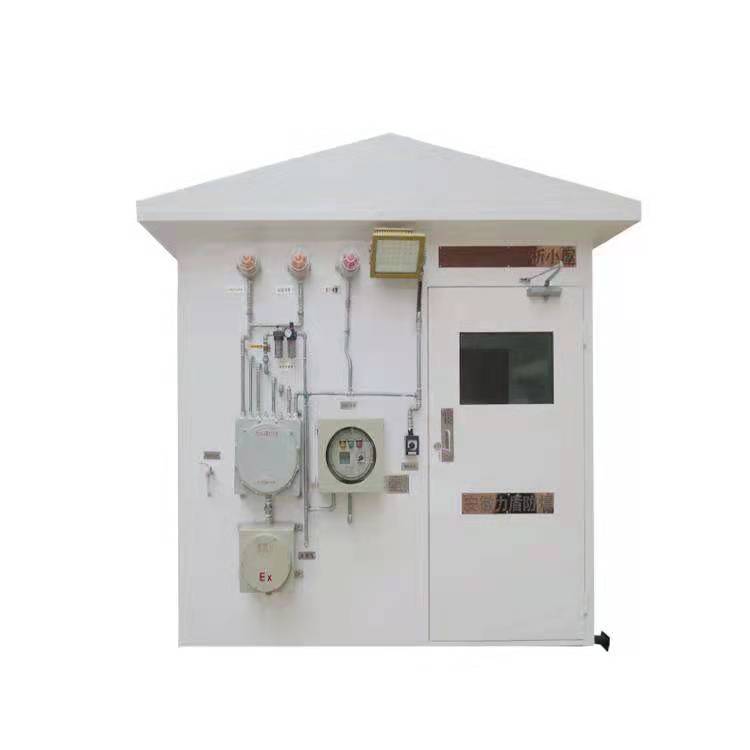

正压型防爆分析小屋内可以设防爆空调、防爆照明、电采暖设施、防爆排风扇、灭火器、电伴热设施、防爆可燃探测器、防爆欠氧探测器、防爆有毒气体探测器、防爆烟雾探测器等(按客户需求配置)。分析小屋设防爆配电盘、
防爆接线箱
、仪表空气分配器、门口设置声光报警器、联动风机。
正压型小屋在自动控制系统的控制下,通入保护气体,正压房内压力高于正压房外的压力,形成微正压的安全小环境,从而阻止了可燃性危险气体进入正压房内,保证房内装普通仪表和电器元件的安全运行。
正压自动控制系统主要完成自动换气、补气、欠压报警、低压联锁、换气联锁等系列功能。低于规定的气压值(50Pa)时,发出声光报警,提醒用户检查进气压力和泄露点,低于规定的气压值(25Pa)时,自动切断进入正压房内的用户
配电电源。报警系统与结构防爆的相同,不过没有排风系统,依靠进入的洁净空气对正压室进行吹扫了换气。公共配电、仪表电源配电根据客户所需配置。
