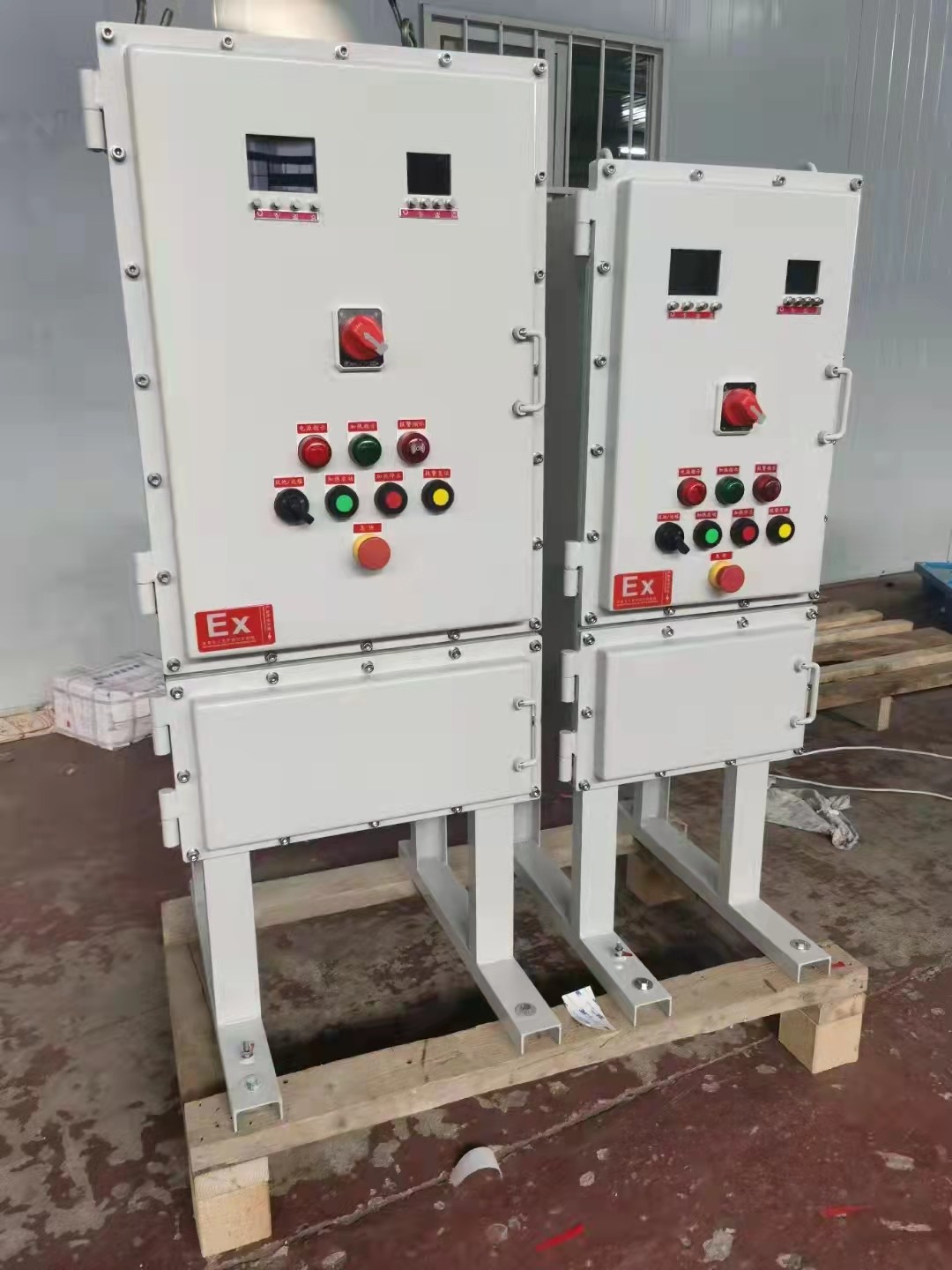

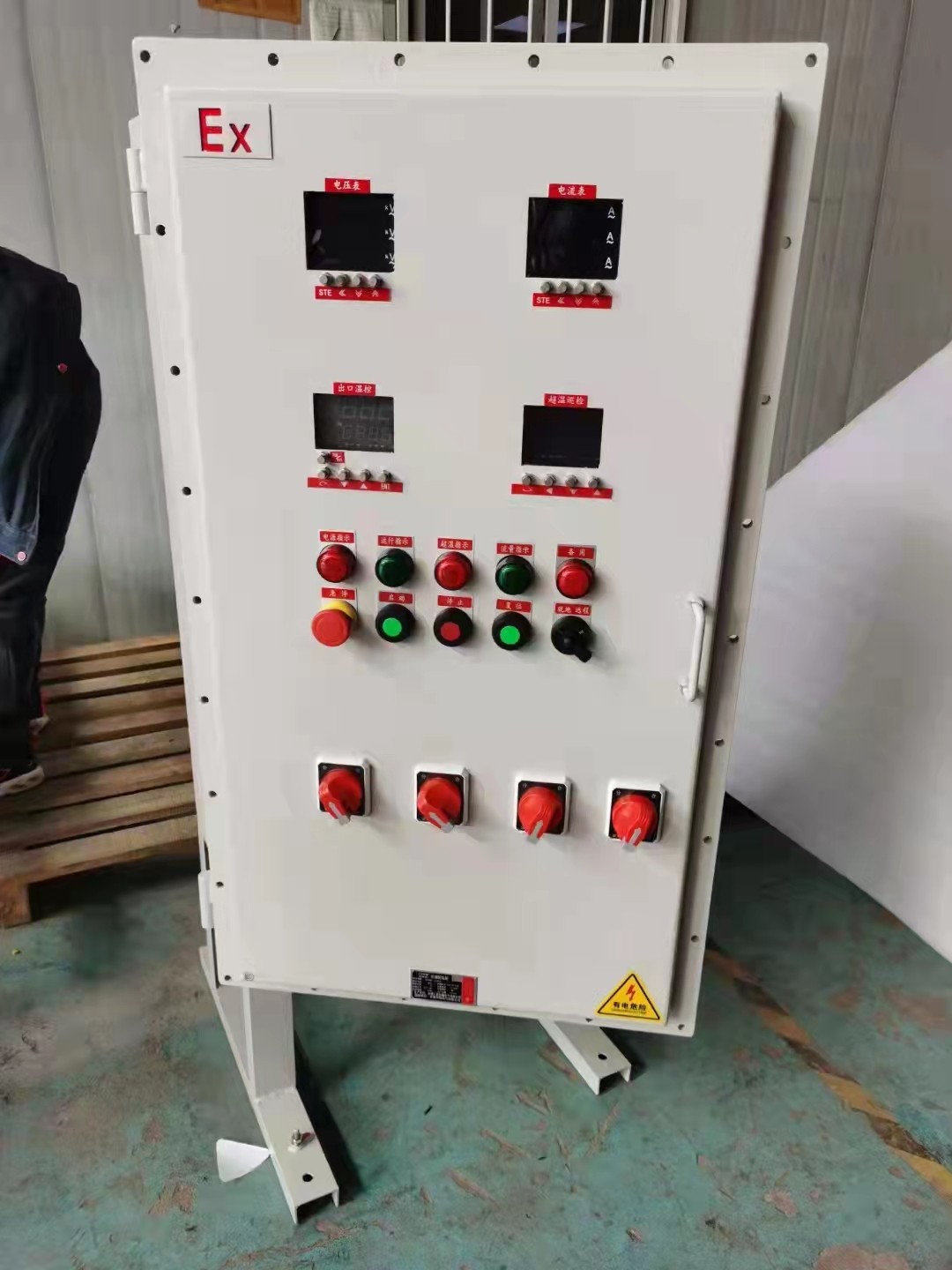

防爆配电箱（柜）

防爆动力配电箱主要技术参数：

1、防爆等级：EXde IIBT4/T6 Gb ,EXde IICT4/T6Gb;

2、防护等级：IP54-IP66;

3、防腐等级：WF1/WF2;

4、壳体结构:焊接及拼装；

5、安装形式：挂式/立式；

6、额定电压：AC380V/220V;

7、总开关电流：最大800A；               支路电流：1A-600A;

8、进出口螺纹：G1-G4;

9、材质：碳钢、不锈钢、铸铝、工程塑料；

10、执行标准：GB3836.1-2010/GB3836.2-2010/GB3836.3-2010

GB12476.1-2013/GB12476.5-2013

12. 箱体颜色：Q235碳钢和铝合金（喷塑）；304不锈钢本色；工程塑料黑色。

13. 温度组别：T1-T6

适用范围

1．适用于爆炸性气体环境1区、2区危险场所；

2．适用于IIA、IIB、IIC级爆炸性气体环境；

3．适用于可燃性粉尘环境20区、21区、22区；

4．适用于温度组别为T1—T6的环境；

5．本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、酿酒、油漆、涂料、食品、生物工程及军事设施等工厂中；

技术标准

1、防爆配电箱(柜)里全部电气元件达到IEC309-1和IEC309-2及其DINEN60309，CEE17国家标准，及GB11918-2001和GB11919-2001规范，电气开关选用正泰，德力西，ABB，施耐德，西门子，商品。

　　2、全部防爆配电箱(柜)的构造、电气元器件的安装、电源电路的布局一定要可以信赖，实际操作便捷，检修非常容易。

　　3、防爆配电箱(柜)应配钥匙及锁匙。

　　4、防爆配电箱(柜)选用下进线，下出线，并具备敲落孔，敲落孔的尺寸按图样中电缆规格明确，并配置充足数目的橡皮密封圈。

　　5、防爆配电箱(柜)壳体防水等级：IP55(耐酸碱防腐蚀防潮)。

　　6、防爆配电箱(柜)选用碳钢和铝合金（喷塑RAL7035）或不锈钢板壳体(304以上)，色调为不锈钢板原色，壳体薄厚不小于2.0mm。

　　7、实际操作电源开关、仪表盘和电源插座应安排在箱/柜体的正面控制面板上，有利于实际操作；插座箱的机壳和挡板包含门的互锁元器件、电源插座构件应具备充分地冲击韧性以可以承担正常应用时需碰到的外力作用；应采用耐腐蚀的对策，以融入工业厂房各种各样自然环境。

　　8、母线槽应取用铜母线，铜排至各小组出线接线端子和插排的输电线应取用铜芯线。箱，柜和屏里外接电导体接线端子务必达到一切正常运行电流量，铜排的载流量应达到额定值电缆载流量的1.5倍以上，并能承担不低于柜里电气元器件的短路故障承受电流量，箱里要留出充分的用以布线的合理室内空间。

　　9、箱里空气漏电开关、隔离开关务必达到动、热平稳的规定。

　　10、防爆配电箱/柜里的电气元器件应合乎相关要求并在正常地运用情况下也应保证其电气间隙和爬电距离；箱里裸露的电导体和接线端子，其电气间隙和爬电距离或冲击性承受电压最少应合乎与其直接连接的电气元器件的相关要求。
