一·产品概述情况：

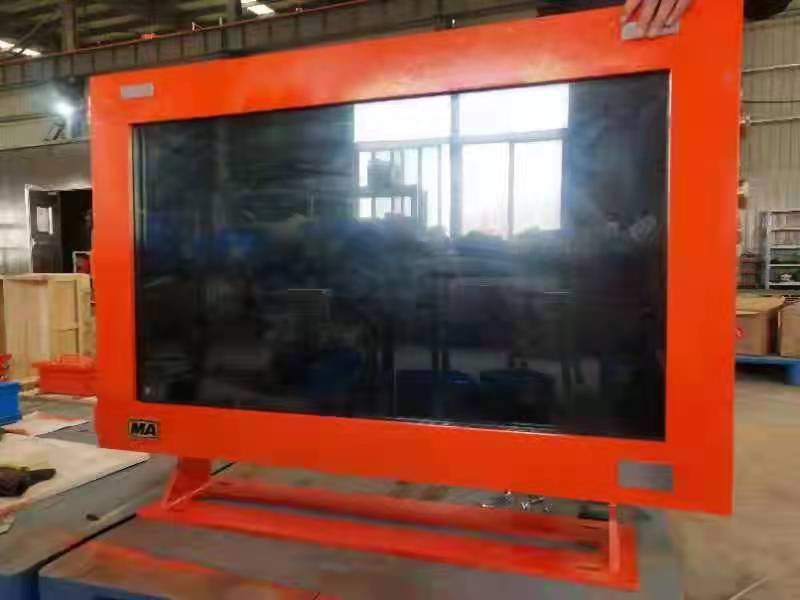

1.1 产品特点 本显示器按(XB127 矿用隔爆型显示器标准）设计制造，用于煤矿井下需要不间断监控的场 所，本显示器是煤矿井下安全监控系统种对主要生产环节，重要设备及关键岗位进行实时图 像监视的关键设备，本显示器结构紧凑，体积适中，防爆，抗震，防潮，适合于煤矿井下瓦 斯和煤尘爆炸危险的环境用。 1.2 指导说明 品种，矿用隔爆型显示器 规格，XB127 型号规格

1.3 外型尺寸 外型尺寸：668mm*224mm*493mm

二，工作原理 四路视频信号进入显示器，于显示器内部的光接收模块，网络接收模块等连接，转化为视频 电信号后进入显示器内部的四画面分割模块，合成一路视频图像在显示上同时显示四路视频 图像

三，技术要求

3.1 环境条件

3.1.1 显示器在下列环境条件下应能正常工作：

a. 环境温度；0℃~+40℃

b. 平均相对湿度；不大于 95%（25℃）； C. 大气压力；86kpa~106kpa;

c. 无显著振动和冲击的场合；

D. 煤矿井下有甲烷及爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

3.1.2 显示器能承受的最恶劣的贮运条件：

a. 高温：+60℃ b. 低温：-40℃

c. 平均相对湿度：95%（25℃）；

d. 振动：加速度 50m/s²；

e. 冲击：峰值加速度 500m/s²。

3.2 电器性能

3.2.1 主要技术指标

3.2.1 .1 额定工作电压：127V;

3.2.1.2 额定工作电流≤1A;

3.2.1.3 视频信号输入接口：连接方式: VGA 接口，AV 视频.

四．安装调试 XB127 矿用隔爆型显示器产品内部电源 VGA 接口已经连接好，外部相对应的接口,高清线 （VGA）,电缆 引入显示器 AC127V 即可.
