在防爆正压柜内,除元器件的合理布置和正确安装外,正确的电气连接也是保证防爆安全性能的重要环节之一,一起了解防爆正压柜内导线的选择、布置和连接的基本原则吧。

1导线的选择和布置原则

01正压防爆柜内各元器件之间的连接应该使用铜芯绝缘导线。导线的绝缘应该满足设备的额定电压要求,载流量和发热温度应该符合标准规定的要求。

02防爆正压柜内导线布线应该避开高温部件和活动部件。

03防爆正压柜内导线应该在理顺后捆扎成束并固定牢固,但是本质安全导线不得与其他的捆扎在同一束内。所谓“理顺”是指一束导线束中各导线不应该交叉或缠绕。

04一般的非屏蔽高频导线不得与其他的平行布置。

05内部电线不得有中间接头。

导线连接原则

连接必须安全可靠

01当采用导电螺栓、螺母压紧连接时,应该配置铜质螺母和平垫圈,

导线接头不得使用U形接头。因为若松动时U形接头容易从连接处脱出,产生放电火花,而O形接头即使在松动时也不会脱出,仅会提高连接处的温度。当然,连接松动也是绝对不允许的。

此外,当导电螺栓——螺母压紧连接通过低压大电流时,建议采用细牙型的螺栓和螺母。

02当采用插接连接时,连接必须具有锁紧环节,防止连接松脱、导线拔出。当使用端子排进行插接连接时,导线芯线插入插孔后紧定螺钉必须用弹簧垫圈防松;仅仅依靠端子排基体绝缘材料的摩擦防松不认为是有效的防松。没有有效防松措施的端子排不得用于防爆正压柜内。

03防爆正压柜当采用焊接连接时,焊接必须防止“虚焊”;虚焊会影响电路的电气性能,还会使焊点的温度升高。

导线连接原则

本质安全电路的导线连接

01本质安全电路的导线连接,除保证导线连接可靠外,通常采用双线制。当采用双线制连接时,连接点也必须是双接点。

这是一种可靠连接方式。根据印制电路板的设计情况,用导线连接时,假若导线线径不小于0.5mm时,允许单线连接;用印制导线连接时,假若印制导线宽度不小于2mm时,允许单线连接。这也被认为是可靠连接。

02在印制电路板上设置接地线时,接地线(印制线)应该尽可能地宽一些,并且布置在印制电路板的周边,而且与“大地”的连接必须牢固可靠。

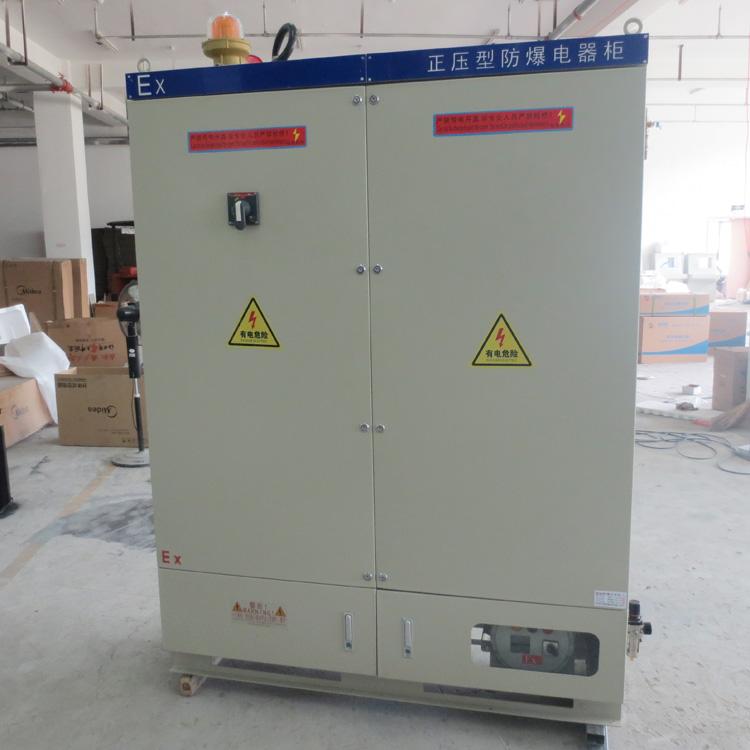

中通智能正压型防爆电气控制柜
