防爆10寸OCS是一款高品质、高性能的工业计量控制系统，特别为危险场所设计，以满足在危险环境下进行计量控制的需求。该系统不仅可以追踪并记录物料进出的时间，还可以精度高达0.05%地测量物料的重量和体积。防爆10寸OCS系统拥有坚实、可靠的结构和优秀的防爆性能，经过严格测试和认证，确保能够在极端的环境下安全地运作。

防爆10寸OCS系统采用可编程逻辑控制器（PLC）技术，具有高速、高精度的计量控制能力，并可以采集大量数据。该系统还具有人性化的用户界面设计，主要操作界面友好易用，功能设置简单明了，可根据用户需求定制不同的工作流程。此外，防爆10寸OCS还支持远程监控和远程控制，以便于用户及时获取数据和调整运行状态。

如果您需要在危险场所进行物料计量控制，防爆10寸OCS系统是您的最佳选择。其出色的性能和可靠性，以及卓越的用户体验，将为您的工作带来无限的可能和更高的效率。

我们在以PLC为核心的实际控制项目中，绝大多数情况都离不开触摸屏或上位机的配合，因为我们使用PLC做控制，主要的是处理一些模拟量，这些模拟量就是我们要监控的，设备上的压力，温度，流量等这些数值，然后通过这些检测到的数值，再根据一些条件控制设备上的电动阀，风机，水泵等。但这些数值我们直接从PLC上是看不到的，想要看到这些数值，就要使用触摸屏或工控机（其实就是电脑）。

首先需要说明一点，这篇文章只是阐述触摸屏的大致的工作原理和流程，不是一步一步教你怎么使用触摸屏（以后会写实际操作的文章），我认为在使用和操作触摸屏以前，明白它的原理和工作流程更重要。

外部接口：

1，电源接口：给触摸屏供电的，电压多数都是DC24V。触摸屏的参数标签上都有标明。

2，组态下载接口：就是我们通过触摸屏厂家提供的组态软件，在电脑上把我们想要的画面和功能都设计完成后，通过此接口下载到触摸屏上。各个触摸屏厂家都有各自的软件，是不通用的，但没关系，原理都是一样的，只要学会一种，其他的只要熟悉一下软件界面就可以了。

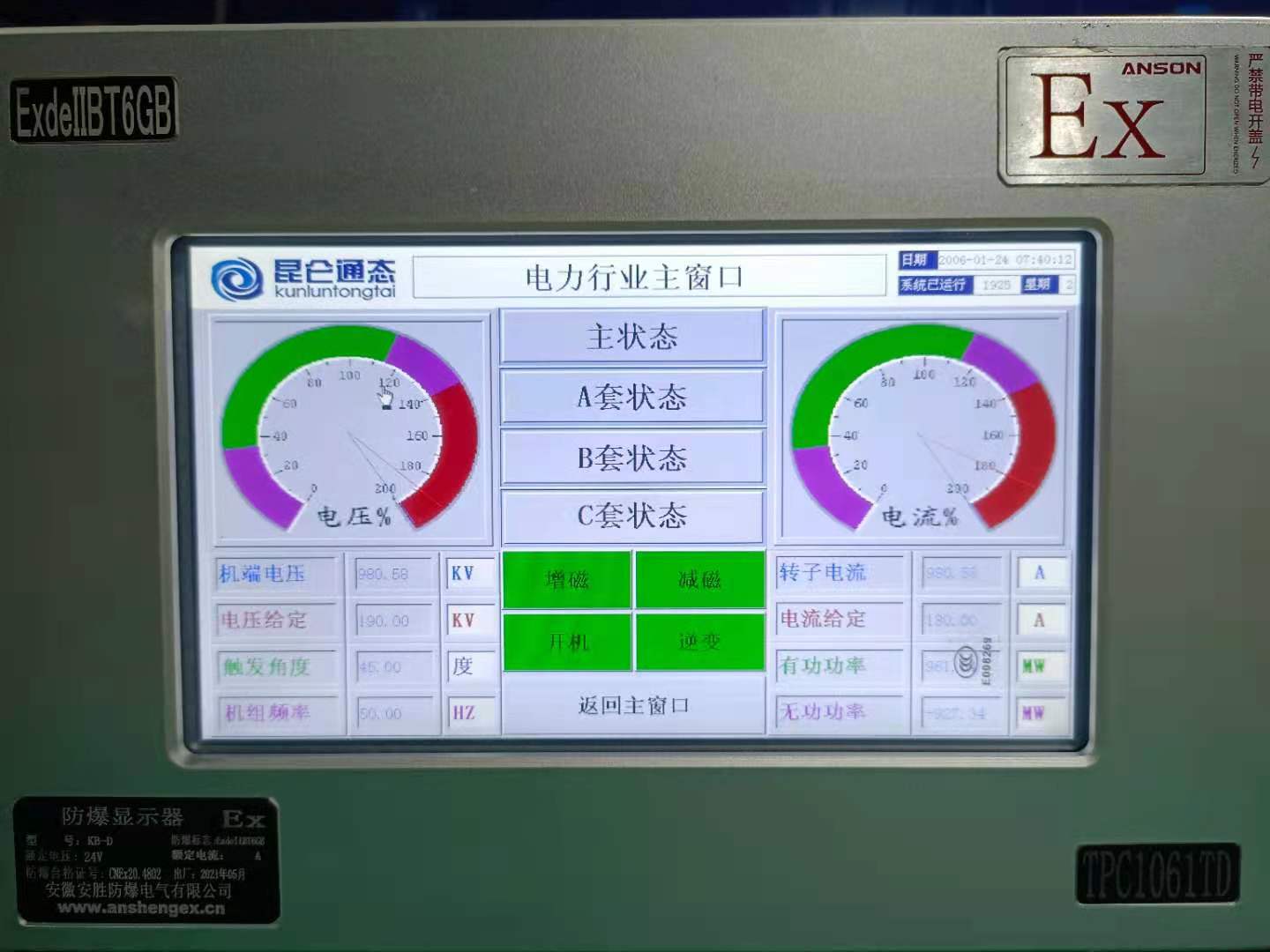

3，通讯接口：这个接口就是和PLC通讯用的，接口的形式主要分为RS232 ，RS485 ，以太网这3种（不明白什么是232和485的可以看看我前面的文章，有专门介绍），这里需要注意的是，这个接口的形式必须和PLC的接口形式是一样的。图2中的触摸屏品牌是昆仑通泰的，它的这个接口是RS485的，所以当和PLC连接时，PLC的接口也必须是RS485的。

触摸屏的内部大致可以分为：通讯接口单元，驱动单元，内存变量单元，显示单元。除了显示单元，其他3个单元在触摸屏的内部我们是看不见的。

1，通讯接口单元：这个单元主要负责把驱动单元打包好的数据包，发送到触摸屏背面的通讯接口，再由通讯接口发送给PLC，这些过程我们是不用干预的，触摸屏会自己完成。我们要做的就是，选择一个驱动单元里的驱动，说白了就是告诉触摸屏它要发送哪个驱动数据包。,

2，驱动单元：这一单元里存放了许多和PLC连接的通讯文件，一个文件对应一种通讯协议（对通讯协议不懂的也看我以前文章），我们把这些文件叫做驱动。也就是说一个驱动对应一种通讯协议，比如说西门子S7-200PLC使用PPI通讯协议，那么触摸屏厂家就会编写一个能和西门子S7-200PLC PPI通讯协议，通讯的文件，然后放在驱动单元。

举例，比如当我们的触摸屏想要和西门子200的PLC连接时，我们就在触摸屏里选择PPI驱动。想要和西门子300的PLC连接，选择MPI（MPI是西门子300PLC的通讯协议）驱动就可以了。这些驱动文件都是触摸屏厂家提前写好的，我们只能选择不能更改。可见触摸屏里面的驱动越多，我们可以选择的PLC品牌或通讯协议的范围就越广。现在成熟的触摸屏厂家内置的驱动，基本都能覆盖市面上常用的PLC和通讯协议。

所以当我们手上有一款触摸屏，想要选择一个PLC做通讯时，一定要看看你的触摸屏里有没有，可以和这个PLC通讯的驱动。

，内存变量单元：这一单元也是触摸屏厂家内置的，它实际上就是一块存储区，它里面可以存放各种各样的数据，存放的数据类型大致可以分为数值型，开关型，字符型，特殊型。

比如我们想要在触摸屏上显示一个锅炉的水温，那么我们就在触摸屏的内存变量单元，新建一个变量，这个变量的名字叫"锅炉水温"（名字随便取），数据类型选择数值型。那么触摸屏就会自动在内存单元，分配一小块区域给"锅炉水温"这个变量。当触摸屏和PLC通讯时，就会把从PLC读到水温数据存放到这一小块区域，也就是"锅炉水温"这个变量。当我们需要显示多个数据时，只要新建多个变量就可以了。

   防爆触摸屏适用范围：

  01 适用于气体环境1区，2区危险场所

  02  适用于IIA、IIB、IIC气体环境

  03  适用于可燃性粉尘环境20区、21区、22区

  04  适用于温度组别为T1-T6的环境

  05  适用于石油、化工、酿酒、油漆、纺织、印染等危险环境。

产品规格型号：根据客户要求可定制：7寸 /10寸//12寸/15寸/19寸/21寸等

1）防爆等级   ：EX NR IIC T4 GB/EX TD A21 IP65 T80℃/EX IB IIC T6 GB

2）防爆等级     IP66

3）外形尺寸     230*170*70  300*210*80  390*320*85   425*360*85

4）可视尺寸     155*95    224*127    305*230      340*272

5）亮度         300cd/㎡(所有模组可定制1500cd/㎡高亮版）

6) 常规分辨率     800*480    1280*720  1024*768  1280*1024

7) 储蓄温度      －30℃~+55℃

8) 工作温度       －20℃~+50℃

9) 外壳材质      碳钢喷塑/不锈钢焊接拉丝/铝合金

10) 单体重量     5-35KG

11) 超长通讯方案   RJ45-1000m,RS485-1000M/VGA-150M/HDMI-150M

12) 安装方式   壁挂式／立式／手提式／吊装式＊各种方式均配备螺纹接口多用型

13) 防爆玻璃   6mm

14) 执行标准   GB3836-2010.1、4、8,GB12476.1-2013,GB4208-2008,SJT11292-2003

安胜防爆电气主营：防爆显示器，防爆电脑，防爆触摸屏，防爆变压器，防爆电磁仪，防爆对讲机，防爆配电箱防爆小屋，防爆正压柜，防爆空调, 防爆摄像头等
